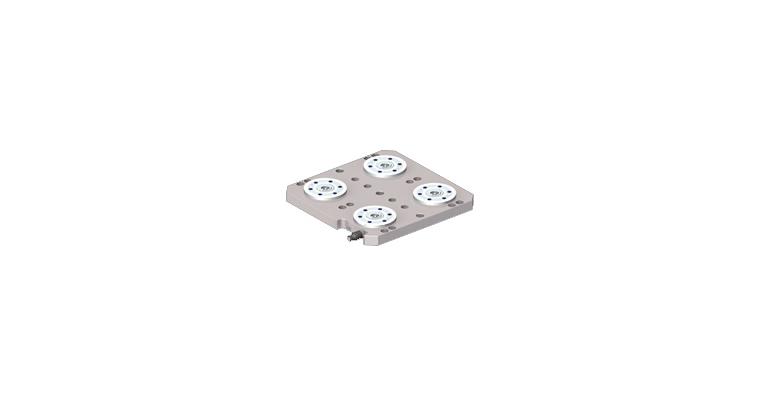

ATORN 4-fach Spannstation Typ K 10.2 Nullpunkt Spannsystem

ATORN 4-fach Spannstation Typ K 10.2 Nullpunkt Spannsystem

ATORN 4-fach Spannstation Typ K 10.2 Nullpunkt Spannsystem
Artikelnr: 1027831 202

Online-Preis:

Verfügbar in 6-8 Arbeitstagen

Ausführung
  • Entriegelung hydraulisch
  • Wiederholgenauigkeit < 0,005 mm
  • Stahl, ungehärtet
  • Die Spannsysteme sind schon mit Befestigungsbohrungen (für die gängigen Tischnutengrößen 63, 100 und 125 mm) und Positionierhilfen versehen. Die Spannstationen sind zur sofortigen Inbetriebnahme vorbereitet. Anschlüsse sind bereits verschraubt
  • Die Spannstation mit Ausblasung hat 2 Anschlüsse: 1 x hydraulisch öffnen, 1 x pneum. Ausblasung
  • die Spannstationen sind für die Tischnutengrößen 63, 100 und 125 mm geeignet

Vorteil
Geringe Gesamthöhe von nur 36 mm

Lieferung
1 Stück Spannstation K10.2

Hinweis
Einbauskizzen, weitere Größen sowie speziell auf Ihre Maschine abgestimmte Spannstationen auf Anfrage lieferbar.

Marke: ATORN
Typ: K10.2 4-fach Spannstation
Modell: ohne Indexierung
Für Spannstation: K10.2 / 2-fach | K10.2 / 4-fach | K10.2 / 6-fach
Breite: 366 mm
Breite 2: 200 mm
Höhe: 36 mm
Höhe 2: 8 mm
Länge: 366 mm
Länge 2: 200 mm
Aufnahmebohrungsdurchmesser: 13,5 mm
Einzugs-/Verschlusskraft: 4 x 10 kN
Haltekraft: 25 kN
Gewicht: 30 kg

ATORN-Nr.: 21710213

EAN-Nr.: 4050293319453

Produktdatenblatt
Ausführungen
loading
Schlagworte:

Das könnte Sie auch interessieren

  • ATORN Spiralbohrer-Satz TLP HSSE-TIN DIN 338 1,0-10,5 mm 0,5 mit KLB in Kassette
  •
    ATORN NC-Reibahle HSSE Z=3 B 7-8 Grad 1,01 mm 0-0,003 mmx34 mmx5,5 mm HA DIN212
  •
    ATORN Präzision-Spannzangenfutter SK40 (ISO 7388-1) ER32 (2-20 mm) A=160 mm
  •
    ATORN 2-fach Spannstation Typ K 10.2 Nullpunkt Spannsystem
  •
    ATORN 6-fach Spannstation Typ K 10.2 Nullpunkt Spannsystem
  •
    Präzisions-Digital-Bügelmessschraube MICROMASTER RS232 capa µm IP 54 MB 0-30
  •

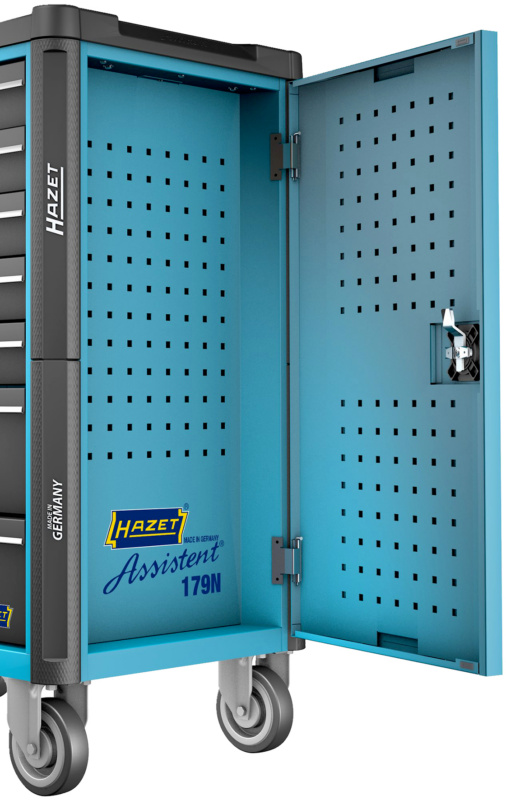

    Tür seitlich für Typ 179N (81718), 179NXL (81714) und 179NXXL (81724)
  •
