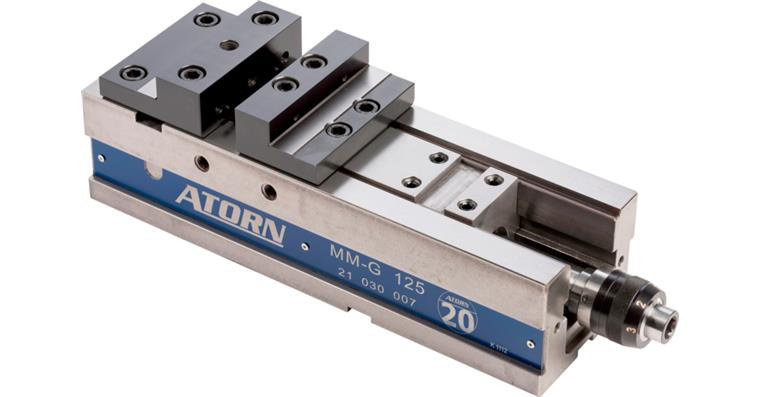

ATORN NC Hochdruck-Maschinenschraubstock mm-G 160 mm

ATORN NC Hochdruck-Maschinenschraubstock mm-G 160 mm

ATORN NC Hochdruck-Maschinenschraubstock mm-G 160 mm
Artikelnr: 1027649 102

Online-Preis:

Verfügbar in 8-10 Arbeitstagen

Anwendung
Für NC-Maschinen, Bearbeitungszentren, Werkzeug-, Formen- und Vorrichtungsbau sowie Produktion in Serie.

Ausführung
  • Mit Stufenbacken, umkehrbar
  • Stabiler Stahlguss Grundkörper
  • Führungsbahnen gehärtet und geschliffen
  • Spannkraftvoreinstellung an der Antriebsspindel
  • Grobeinstellung des Spannbereiches durch versetzen der Backen auf dem Spannschieber
  • Spannsystem mechanisch-mechanisch mit Kraftübersetzung über Kniegelenk
  • Inkl. Spann-Nippel-Bohrung für ATORN Nullpunktspannsystem K10.2 (Stichmaß 200mm)

Vorteil
  • Späneschutz verhindert das Eindringen von Spänen in den Innenraum des Körpers
  • Weitgehend wartungsfrei
  • Spannwiederholpräzision bei gleicher Spannkraft 0,01 mm

Lieferung
1 Stück Hochdruck-Maschinenschraubstock MM-G; inkl. Stufenbacken und Handkurbel

Hinweis
Winkeltrieb auf Anfrage.

Marke: ATORN
Backenbreite: 160 mm
Backenhöhe: 50 mm
Körperlänge: 530 mm
Länge max.: 618 mm
Spannweite min./max.: 0-320 mm
Spannweite bei umgekehrten Stufenbacken min./max.: 131-451 mm
Spannkraft: 60 kN
Gewicht: 79 kg
Verfahrhub des Schiebers: 117 mm
Versatzbereich 2: 2 x 102,5 mm

ATORN-Nr.: 21030063

EAN-Nr.: 4050293150841

Bedienungsanleitung Produktdatenblatt
