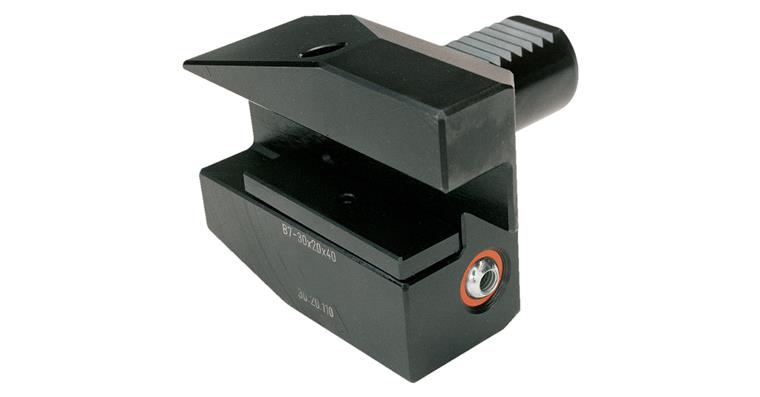

Vierkant-Queraufnahme, Schaft-Ø 40 mm, lang 118 mm, rechts, Form B7, DIN 69880

Vierkant-Queraufnahme, Schaft-Ø 40 mm, lang 118 mm, rechts, Form B7, DIN 69880

Vierkant-Queraufnahme, Schaft-Ø 40 mm, lang 118 mm, rechts, Form B7, DIN 69880
Artikelnr: 1021911 312

Online-Preis:

Noch vorrätig: 4

Anwendung
Für Überkopfarbeiten. Für Vierkantstähle.

Ausführung
  • Form B7, radial rechts
  • Lange Ausführung
  • 20MnCr5 gehärtet auf 60 +/- 2 HRC
  • Komplett brüniert und sämtliche Funktionsflächen geschliffen
  • Mit Kugelspritzdüse und Gewindeanschluss für Rohrverschraubungen


Marke: LIZZARD
VDI Aufnahmedurchmesser (VDI Aufnahmedurchmesser d1): 40 mm
Form: B7 R Überkopf, radial
Höhe (h1): 25 mm
Breite (b): 118 mm
Halterbreite (b2): 65,5 mm
Breite 2 (b1): 12,5 mm
Höhe 2 (h3): 48 mm
Höhe 3 (h4): 42,5 mm
Halterauflagenlänge (l1): 22 mm
Länge (l): 44 mm
DIN: 69880-1

EAN-Nr.: 4024496065714

Produktdatenblatt
