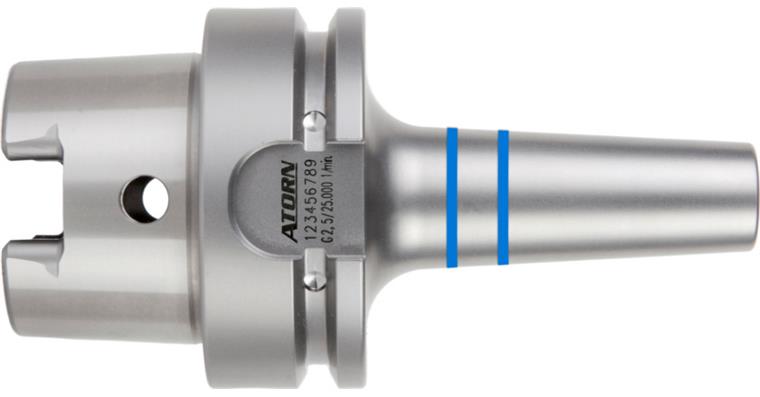

ATORN Schrumpffutter 3Grad HSK63 (ISO 12164) Durchmesser 3 mm A=120 mm

ATORN Schrumpffutter 3Grad HSK63 (ISO 12164) Durchmesser 3 mm A=120 mm

ATORN Schrumpffutter 3Grad HSK63 (ISO 12164) Durchmesser 3 mm A=120 mm
Artikelnr: 1021803 203

Online-Preis:

Noch vorrätig: 2

Anwendung
Zum Spannen von Fräsern und Bohrern mit Schafttoleranz h6. Geeignet für die Schwerzerspanung und allen kraftvollen Anwendungen. Für Induktiv-, Kontakt- und Heißluft-Schrumpfgeräte geeignet.

Ausführung
  • Ein- und Ausschrumpfen von HM und HSS-Werkzeugen
  • Härte 52 + 2HRC
  • Kühlmitteldruck maximal 80 bar
  • 4 zusätzliche Bohrungen zum Feinwuchten
  • Verstellweg 10 mm, beidseitig einstellbar
  • Glasperlengestrahlt

Vorteil
  • Schlanke Bauform, sehr geringe Störkonturen
  • Hohe übertragbare Drehmomente
  • Hohe Positionier- und Wiederholgenauigkeit
  • Ideal für hohe Drehzahlen

Lieferung
1 Stück Schrumpffutter 3° HSK63 (ISO 12164).

Hinweis
Alte Norm DIN 69871 wurde durch ISO 12164 ersetzt.

Marke: ATORN
Werkzeugaufnahme: HSK 63
Spanndurchmesser (d): 3 mm
Auskraglänge (A): 120 mm
Durchmesser verjüngt (d2): 9 mm
Durchmesser (d3): 16 mm
Einspanntiefe (l2): 28 mm
Passend für Gewinde ( G): M6
Verstellweg max. (V): 10 mm
Rundlauftoleranz: 0,003 mm
Kühlmittelzufuhr: Intern axial
Wuchtgüte: G 2,5 bei 25000 1/min

ATORN-Nr.: 21044808

EAN-Nr.: 4050293408973

Produktdatenblatt
