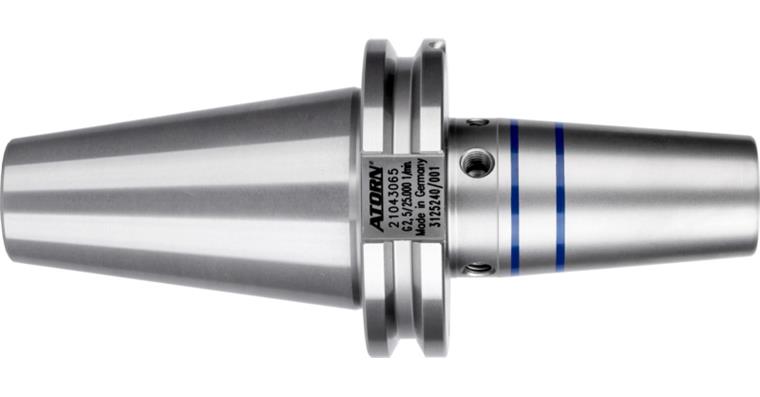

ATORN Schrumpffutter mit KKB SK40 (ISO 7388-1) Durchmesser 20 mm A=80 mm

ATORN Schrumpffutter mit KKB SK40 (ISO 7388-1) Durchmesser 20 mm A=80 mm

ATORN Schrumpffutter mit KKB SK40 (ISO 7388-1) Durchmesser 20 mm A=80 mm
Artikelnr: 1021615 111

Online-Preis:

Verfügbar in 5-7 Arbeitstagen

Anwendung
Zum Spannen von Fräsern und Bohrern mit Zylinderschaft in Toleranz h6. Geeignet zum Schrumpfen auf induktiven Kontakt- und Heißluftgeräten.

Ausführung
  • Garantierte höchste Rundlaufgenauigkeit 0,003 mm
  • Ein- und Ausschrumpfen von HM und HSS-Werkzeugen
  • Härte 52 + 2HRC
  • Kühlmitteldruck maximal 80 bar
  • Verstellweg 10 mm, beidseitig einstellbar
  • 4 zusätzliche Bohrungen zum Feinwuchten
  • Mit Balluff-Chip-Bohrung

Vorteil
  • Hohe übertragbare Drehmomente
  • Hitzebeständiger und warmfester Arbeitsstahl 1.600-1.800 N/mm²
  • Hohe Positionier- und Wiederholgenauigkeit
  • Ideal für hohe Drehzahlen

Lieferung
1 Stück Schrumpffutter SK40 (ISO 7388-1)

Hinweis
Alte Norm DIN 69871-1 wurde durch ISO 7388-1 ersetzt.
Vor dem Schrumpfvorgang bitte die Verschlussschrauben der Kühlkanalbohrungen entfernen.

Marke: ATORN
Werkzeugaufnahme: SK 40
Spanndurchmesser (d): 20 mm
Auskraglänge (A): 80 mm
Durchmesser verjüngt (d2): 33 mm
Außendurchmesser (D): 42 mm
Einspanntiefe max. (max. L2): 52 mm
Form: AD/AF
Rundlauftoleranz: 0,003 mm
Verstellweg max. (max. V): 10 mm
Passend für Gewinde (G): M16 x 1
Kühlmittelzufuhr: KKB
Wuchtgüte: G 2,5 bei 25000 1/min
DIN: 69871-1

ATORN-Nr.: 21043070

EAN-Nr.: 4050293369977

Produktdatenblatt
