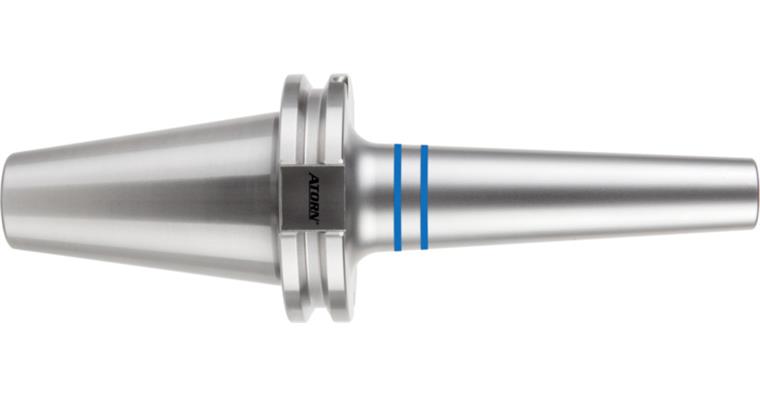

ATORN Schrumpffutter 3Grad SK40 (ISO 7388-1) Durchmesser 20 mm A=200 mm

ATORN Schrumpffutter 3Grad SK40 (ISO 7388-1) Durchmesser 20 mm A=200 mm

ATORN Schrumpffutter 3Grad SK40 (ISO 7388-1) Durchmesser 20 mm A=200 mm
Artikelnr: 1021605 410

Online-Preis:

Verfügbar in 5-7 Arbeitstagen

Anwendung
Zum Spannen von Fräsern und Bohrern mit Schafttoleranz h6. Für Induktiv-, Kontakt- und Heißluft-Schrumpfgeräte geeignet.

Ausführung
  • Ein- und Ausschrumpfen von HM und HSS-Werkzeugen
  • Härte 52 + 2HRC
  • Kühlmitteldruck maximal 80 bar
  • 4 zusätzliche Bohrungen zum Feinwuchten
  • Mit Balluff-Chip-Bohrung
  • Glasperlengestrahlt

Vorteil
  • Schlanke Bauform, sehr geringe Störkonturen
  • Hohe übertragbare Drehmomente
  • Hohe Positionier- und Wiederholgenauigkeit
  • Ideal für hohe Drehzahlen

Lieferung
1 Stück Schrumpffutter 3° SK40 (ISO 7388-1)

Hinweis
Alte Norm DIN 69871-1 wurde durch ISO 7388-1 ersetzt.

Marke: ATORN
Werkzeugaufnahme: SK 40
Spanndurchmesser (d): 20 mm
Auskraglänge (A): 200 mm
Durchmesser verjüngt (d2): 26 mm
Außendurchmesser (D): 38 mm
Einspanntiefe max. (max. L2): 52 mm
Form: AD/AF
Rundlauftoleranz: 0,003 mm
Verstellweg max. (max. V): 10 mm
Schlüsselweite: 5 mm
Passend für Gewinde (G): M16 x 1
Kühlmittelzufuhr: Intern
Wuchtgüte: G 2,5 bei 25000 1/min
DIN: 69871-1

ATORN-Nr.: 21044796

EAN-Nr.: 4050293408850

Produktdatenblatt
