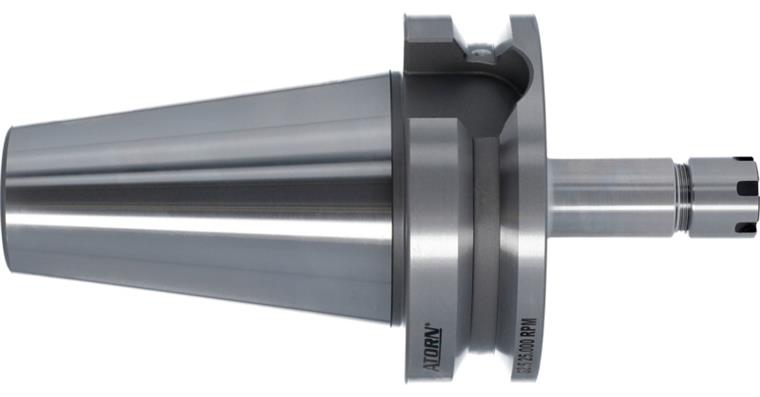

ATORN Spannzangenfutter BT50 (ISO 7388-2) ER16-Mini A=100 mm

ATORN Spannzangenfutter BT50 (ISO 7388-2) ER16-Mini A=100 mm

ATORN Spannzangenfutter BT50 (ISO 7388-2) ER16-Mini A=100 mm
Artikelnr: 1021515 207

Online-Preis:

Verfügbar in 8-10 Arbeitstagen

Anwendung
Zum Spannen von Werkzeugen mit Zylinderschaft in ER-Spannzangen nach DIN 6499.

Ausführung
  • Legierter Einsatzstahl, Zugfestigkeit im Kern mind. 950 N/mm²
  • Einsatzgehärtet HRc 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8 mm ± 0,2 mm
  • Kegelwinkel-Toleranzqualität < AT3 nach DIN 7187 und DIN 2080
  • Max. Rundlaufgenauigkeit < 0,005 mm
  • Funktionsflächen Präzisionsgeschliffen, alle anderen Flächen brüniert
  • Mit Balluff-Chip-Bohrung

Lieferung
1 Stück Spannzangenfutter BT40 oder BT50 (ISO 7388-2) ER-Mini Ausführung

Hinweis
Alte Norm JIS B 6339 MAS BT wurde durch ISO 7388-2 ersetzt.

Marke: ATORN
Werkzeugaufnahme: BT 50
Spannzangen-Typ: ER 16
Spannbereich min./max. (Spannweite min./max.. d): 0.5-10 mm
Auskraglänge (A): 100 mm
Außendurchmesser (D): 22 mm
Freilänge bis zum Bund (L1): 73 mm
Wuchtgüte: G 2,5 bei 25000 1/min
Gewindeabmessung (G): M19 x 1

ATORN-Nr.: 22660626

EAN-Nr.: 4050293710410

Produktdatenblatt
